XH型

5〜10人槽
XH型
  • 高度処理タイプ
  • 環境配慮型浄化槽適合機種
  • 窒素除去型浄化槽
  • 横向流夾雑物除去接触ろ床循環方式
放流水質(mg/L以下)
BOD COD T-N T-P SS n-Hex
20 30 20 - 20 -
  • 建築基準法施行令第35条第1項の大臣認定品
  • 全浄協登録品
  • 国庫補助指針適合品
  • FRP評定取得品

スマート構造を継承した高度処理型のニュースタンダード

高度処理型の新スタンダードとして、
安定した処理性能と合わせて高い信頼性と維持管理性を追求しました。

XH型は当社の家庭用高度処理型浄化槽におけるスタンダード機種の理想を目指して開発されました。
“スタンダード=信頼性の高い安定した処理性能”と考え、実績と合わせて維持管理性においても定評のある“横向流夾雑物除去方式”をアレンジした構造としました。
また、前モデルで確立させたポリプロピレン(PP)外槽を継承して、本体重量を軽量化。ブロワについても省エネ仕様を採用し、環境にも十分配慮しました。
※ 5・7人槽

各種ダウンロード

申請関連書類

大臣認定書

型式認定書

型式適合認定書

型式適合認定書別添仕様書及び図面

全浄協登録証

FRP評定書


マニュアル

施工要領書

取扱説明書

維持管理要領書

維持管理Q&A集
製品詳細
特長

01 スマート構造

当社オリジナルの実績ある“横向流夾雑物除去方式”を一次処理に復活

旧製品において、保守点検・清掃作業性に定評があった当社オリジナルで、特許も取得している“横向流夾雑物除去方式”をアレンジして、XH型の一次処理に復活させました。嫌気ろ材を使わず、槽内で汚水の流れを蛇行させることによって汚水中の浮遊物質を効率よく沈殿分離し、安定した脱窒性能を発揮します。

横向流夾雑物除去槽内の汚水の流れ


安定の処理性能を誇る“接触ばっ気方式”を二次処理に採用

生活排水処理においてスタンダードかつ、抜群の安定性能を発揮する“接触ばっ気方式”をベースに、XH型独自の二次処理槽の開発に成功しました。

02 施工について

一口タイプのブロワで簡単施工

ブロワは一口タイプで、タイマ制御が無い仕様となっていますので、浄化槽との接続が非常に簡単です。

03 保守点検について

移送と循環水量とのバランス調整が不要

一次処理からの移送装置(間欠定量ポンプ)をなくすことで、移送と循環水量とのバランス調整が不要となり、保守点検が容易になりました。

機械制御を必要としないシンプル設計で作業軽減

1日に数回の逆洗動作など機械制御を必要としないシンプルな設計で、ブロワ廻りの保守点検作業を軽減しました。

かゆいところに手が届く洗浄仕様

ユニオンを緩めるだけで可動できるろ材洗浄装置を採用。接触ろ床槽の洗浄したいところをピンポイントで狙い撃ちできます(5、7人槽については、固定式の洗浄装置も併用)。

04 清掃について

嫌気ろ材が無いので、清掃が容易

横向流夾雑物除去槽内は嫌気ろ材がありません。開口部のどこからでも清掃ができます。

清掃後の立ち上がりをしっかりサポート

所定の位置から底部汚泥を引抜くことで、十分な種汚泥が残る構造としました。引き抜き後、早期に本来の処理性能を発揮できるよう、立ち上がりをサポートしています。

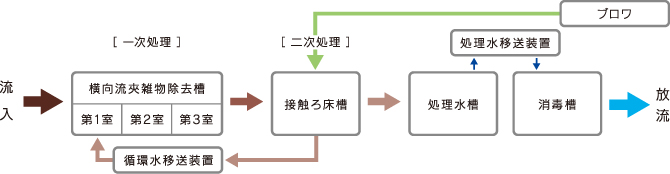

フローシート

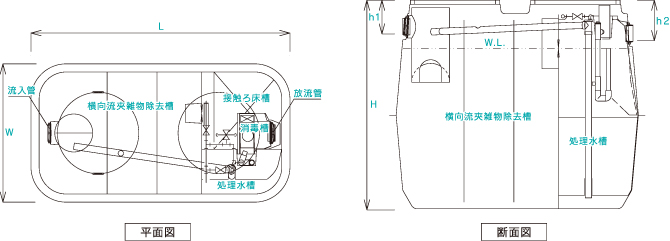

構造図

仕様表
型式 XH-5型 XH-7型 XH-10型
人槽 5 7 10
型式認定番号 8-19-H-002 8-19-H-002-1 8-19-H-003
型式適合認定番号 型01CadOc0054613 型01CadOc0074614 型01CadOa0104615
外槽材質 PP  FRP
有効容量(㎥) 横向流
夾雑物除去槽
第1室 0.429 0.590 0.828
第2室 0.346 0.461 0.626
第3室 0.299 0.420  0.617
接触ろ床槽 0.364 0.492 0.678
処理水槽  0.141 0.215 0.291
消毒槽 0.021
総容量  1.600 2.199 3.061
寸法(㎜) 全長L※1 1,900(2,410) 1,920(2,430) 2,520(3,130)
全幅W 1,020 1,320
全高H※2 1,520 (1,550)
流入管底h1※2 220 (250)
放流管底h2※2 270 (300)
流入管径 φ100
放流管径 φ100
マンホール φ600×2
本体重量(㎏)※3 140 160 250
ブロワ 方式 電磁式
電源(V) AC100
送風量(L/分) 50 60 80
消費電力(W) 28 35 51
  • 自然放流ができない場合は、放流ポンプ槽一体型をご用意できます。

※1:( )内は放流ポンプ槽一体型の場合
※2:( )内はマンホール上端からの寸法
※3:マンホールを含んだ目安重量
