XF型

5〜10人槽
XF型
  • 環境配慮型浄化槽適合機種
  • リン規制地域対応
  • 窒素・リン除去型浄化槽
  • 嫌気ろ床担体流動循環方式にリン除去装置を加えた方式
放流水質(mg/L以下)
BOD COD T-N T-P SS n-Hex
10 20 10 1 10 -
  • 建築基準法施行令第35条第1項の大臣認定品
  • 全浄協登録品
  • FRP評定取得品(5・7人槽)

家庭用リン除去型浄化槽を発売! PAC(ポリ塩化アルミニウム)でリンを除去。

PAC添加によるリン除去方式は
他の排水処理装置でも採用されている確実な処理方式です。

各種ダウンロード

申請関連書類

大臣認定書

型式認定書

型式適合認定書

型式適合認定書別添仕様書及び図面

全浄協登録証

FRP評定書


マニュアル

施工要領書

取扱説明書

維持管理要領書
製品詳細
概要

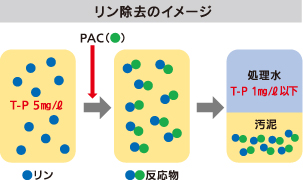

リン除去(凝集分離方式)の仕組み

浄化槽にPAC(ポリ塩化アルミニウム)を注入すると、PACと汚水中のリンが反応して、反応物が生成されます。この反応物を嫌気ろ床槽等で分離することによって、汚水中からリンが除去されます。

XF型のリン除去はシンプルなシステム

リン除去装置内のPACタンクに貯留しているPACを、ポンプで浄化槽内の硝化液循環兼汚泥移送管に移送します。

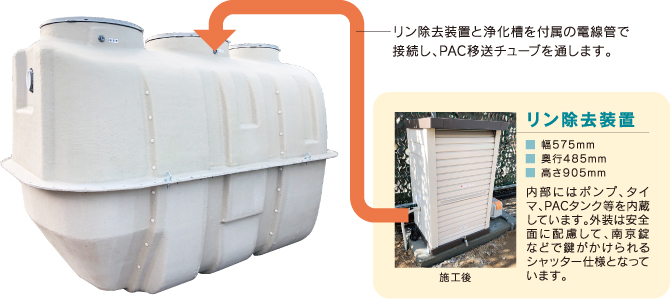

浄化槽本体との接続も簡単

リン除去装置と浄化槽はオールインワンの専用キットで対応

  • リン除去装置と浄化槽との接続に必要な機器や部品は、専用キットとして全て浄化槽に付属しています。
  • 一口ブロワで簡単施工。
特長

安価なランニングコスト

  • 主なランニングコストは電気代と、補充用の薬品(PAC)代だけですので、ランニングコストが安価です。

保守点検、清掃頻度

  • 保守点検頻度:4ヶ月に1回以上
    ※リン除去装置も同頻度で実施
  • 清掃頻度:1年に1回

ベースは実績の高度処理型浄化槽

処理能力“トリプル10”を実現

  • 当社の高度処理型浄化槽XC型で実現したBOD10㎎/ℓ以下、T-N10㎎/ℓ以下、SS10㎎/ℓ以下に処理する “トリプル10”のノウハウをXF型にも継承しました。

優れた施工性

槽本体はコンパクト仕様で、全高も低いので施工性が良好

  • 施工性を上げるため、槽本体をコンパクトに設計しました。全高(マンホール枠込)を5、7人槽が1, 580㎜、10人槽が 1, 890㎜と低く設定しているので、施工性に優れ掘削土量が少なくて済みます。

シンプル構造のメリット

浄化槽本体もリン除去装置も維持管理が容易

  • 浄化槽本体もリン除去装置もシンプルな構造なので、メンテナンスが容易です。
  • リン除去装置は浄化槽の保守点検時にPACが適正量注入されているか確認(必要に応じて注入量を調整)し、PACの補充を行います。

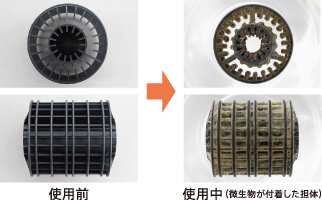

高性能な担体を採用

オリジナル担体

担体流動槽には、当社が独自開発し、他の自社浄化槽にも採用している高性能なオリジナル担体を使っています。形状を工夫したうえ(二重の円筒状)、サイズもφ60×H70mmとビッグサイズで、生物付着量が多いため、高い浄化能力を持っています。

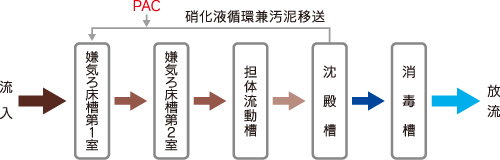

フローシート

構造図

仕様表
型式 XF-5型 XF-7型 XF-10型
人槽 5 7 10
型式認定番号 8-19-H-001 8-19-H-001-1 8-19-H-001-2
型式適合認定番号 型01CaaOa0054583 型01CaaOa0074584 型01CaaOa0104585
外槽材質 FRP
有効容量(㎥) 嫌気ろ床槽第1室 0.775 1.070 1.635
嫌気ろ床槽第2室 0.739 1.049 1.519
担体流動槽 0.457 0.627 0.936
沈殿槽 0.352 0.420 0.729
消毒槽 0.023
総容量 2.346 3.189 4.842
寸法(㎜) 全長L※1 2,330(2,890) 3,090(3,650) 2,800(3,370)
全幅W 1,140 1,700
全高H※2 1,550(1,580) 1,860(1,890)
流入管底h1※2 250(280) 300(330)
放流管底h2※2 300(330) 400(430)
流入管径 φ100
放流管径 φ100
マンホール φ450×3 φ450×3
φ600×1
φ450×1
φ600×2
本体重量(㎏)※3 250 295 560
ブロワ 方式 電磁式
電源(V) AC100
送風量(L/分) 60 80 100
消費電力(W)※4 41 57 101
  • 自然放流ができない場合は、放流ポンプ槽一体型をご用意できます。

※1:( )内は放流ポンプ槽一体型の場合の寸法
※2:( )内はマンホール上端からの寸法
※3:担体、マンホールを含んだ目安重量
※4:ブロワとリン除去装置の合算
