XJ型

5〜10人槽
XJ型
  • 高度処理タイプ
  • 環境配慮型浄化槽適合機種
  • 窒素除去型浄化槽
  • 横向流夾雑物除去接触ろ床循環方式
放流水質(mg/L以下)
BOD COD T-N T-P SS n-Hex
20 30 20 - 20 -
  • 建築基準法施行令第35条第1項の大臣認定品
  • 全浄協登録品
  • FRP評定取得品

進化する水処理技術は、
人と自然が共生する
サステイナブルな未来のために。

各種ダウンロード

申請関連書類

大臣認定書

型式認定書

型式適合認定書

型式適合認定書別添仕様書及び図面

全浄協登録証

登録浄化槽管理票(ABC票)

FRP評定書


マニュアル

施工要領書

取扱説明書

維持管理要領書


製品詳細
特長

オリジナル技術で、高効率な安定した処理を実現

一次処理においては嫌気ろ材を使用しない当社オリジナルの“横向流夾雑物除去方式”を採用。
また、二次処理の接触ろ床方式を改良することで安定した処理性能を発揮します。

横向流夾雑物除去槽内の汚水の流れ


シンプル構造を極めることで、
直感的で簡単な維持管理作業を可能に

  • シンプルかつ作業性の高い構造で、保守点検と汚泥引抜がとても簡単です。
  • 散気管の調整用バルブを2つにすることで、ろ材洗浄手順を直感的かつ、スムースに行えます。

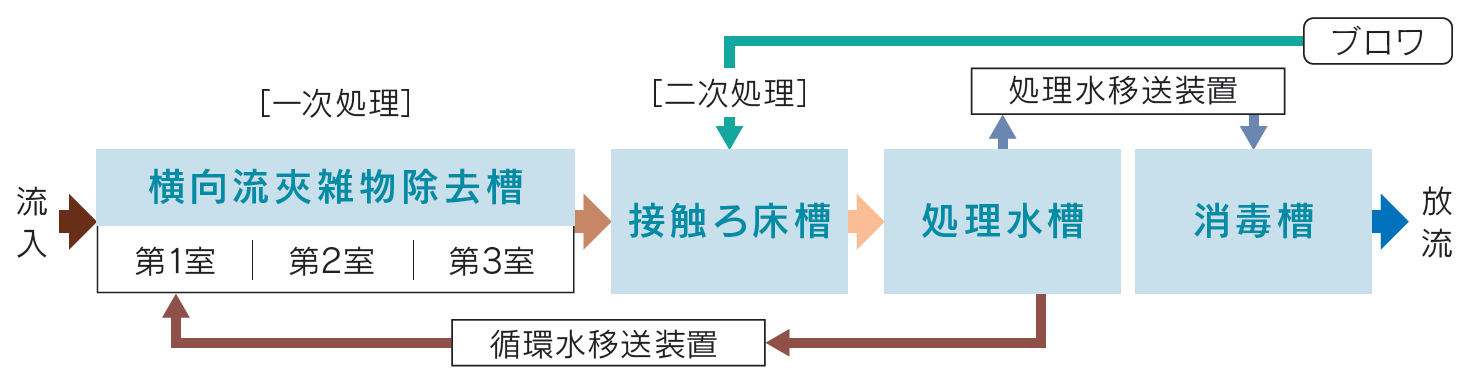

フローシート

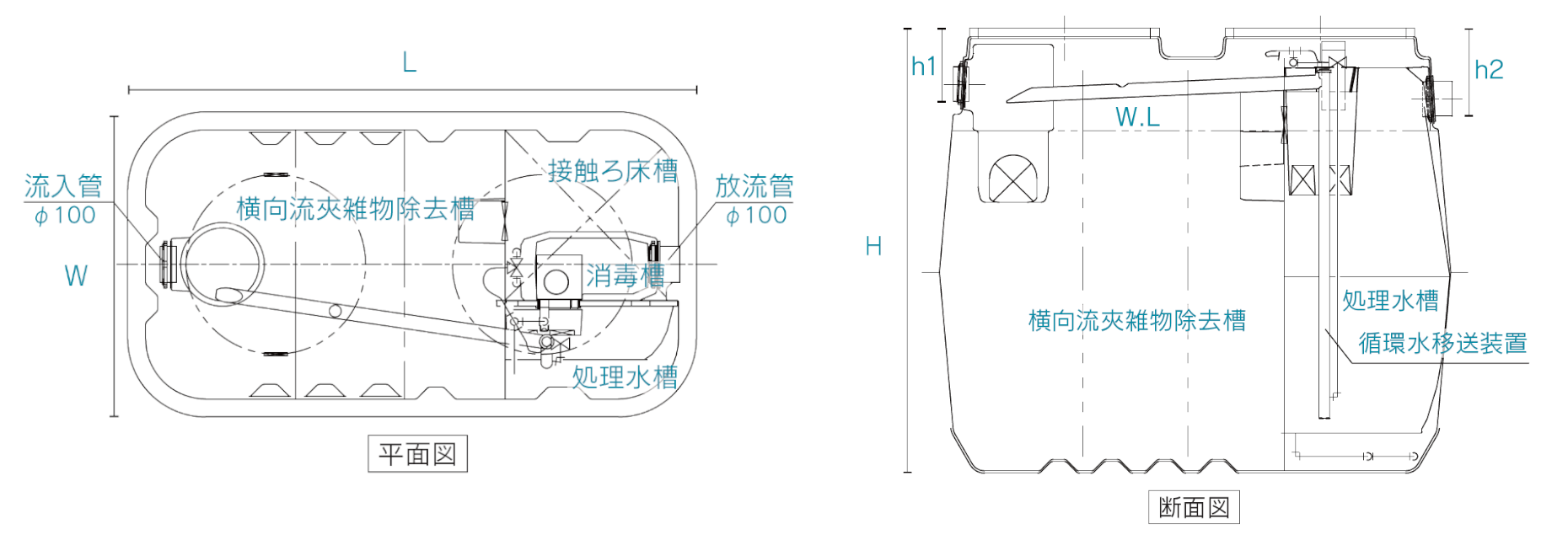

構造図

仕様表
型式 XJ-5型 XJ-7型 XJ-10型
人槽 5 7 10
型式認定番号 8-24-H-001 8-24-H-002 8-24-H-003
型式適合認定番号 型01CadOc0054813 型01CadOc0074814 型01CadOa0104815
外槽材質 PP  FRP
有効容量(㎥) 横向流
夾雑物除去槽
第1室 0.429 0.590 0.828
第2室 0.346 0.461 0.626
第3室 0.299 0.420  0.617
接触ろ床槽 0.373 0.501 0.681
処理水槽  0.141 0.215 0.291
消毒槽 0.015
0.021
総容量  1.603 2.202 3.064
寸法(㎜) 全長L※1 1,900(2,410) 1,920(2,430) 2,520(3,130)
全幅W 1,020 1,320
全高H※2 1,520 (1,550)
流入管底h1※2 220 (250)
放流管底h2※2 270 (300)
流入管径 φ100
放流管径 φ100
マンホール φ600×2
本体重量(㎏)※3 150 180 300
ブロワ 方式 電磁式
電源(V) AC100
送風量(L/分) 60 80 100
消費電力(W) 35 51 71
  • 自然放流ができない場合は、放流ポンプ槽一体型をご用意できます。

※1:( )内は放流ポンプ槽一体型の場合
※2:( )内はマンホール上端からの寸法
※3:マンホールを含んだ目安重量
