XE型
5〜10人槽
XE型
- 高度処理タイプ
- 環境配慮型浄化槽適合機種
- 環境省基準省エネ型高度処理型浄化槽
- 放流水質（mg/L以下）
-
BOD COD T-N T-P SS n-Hex 20 30 20 - 20 -
- FRP評定取得品
スマート構造で省電力No.1
超コンパクト設計&リサイクル
プラスチックボディで業界最軽量。未来のための“エコ浄化槽”誕生。
各種ダウンロード
申請関連書類
大臣認定書
型式認定書
型式適合認定書
型式適合認定書別添仕様書及び図面
FRP評定書
マニュアル
施工要領書
取扱説明書
維持管理要領書
製品詳細
特長
エコ仕様
- 業界No.1の低消費電力は28W！（5人槽）。環境省省エネ基準値の-46%を達成しました。
- 浄化槽で初めて、リサイクルプラスチック使用率38%を実現しました。※10人槽はFRP製
エコ施工
- 掘削土量充従来比約85%まで削減。全機種、支柱レス施工も可能です。
- 放流と流入の管底差が50mmのうえ、ブロワ配管が1本なので施工性も抜群です。

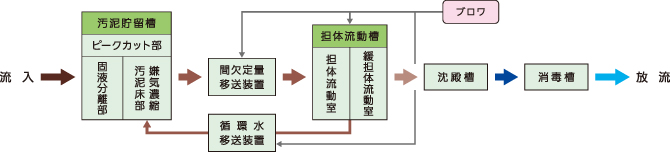

フローシート

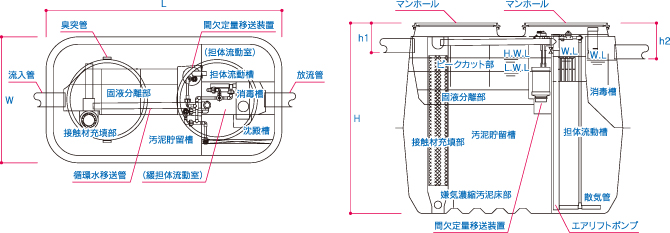

構造図
仕様表
| 型式 | XE-5型 | XE-7型 | XE-10型 | ||
|---|---|---|---|---|---|
| 人槽 | 5 | 7 | 10 | ||
| 型式認定番号 | 8-18-H-001(13)-2 | 8-18-H-001(13)-3 | 8-18-H-002(13)-1 | ||
| 型式適合認定番号 | 01CadOc0054289 | 01CadOc0074290 | 01CadOa0104291 | ||
| 外槽材質 | PP | FRP | |||
| 有効容量（㎥） | 汚泥貯留槽 | 1.071 | 1.468 | 2.005 | |
| ピークカット部 | 0.098 | 0.124 | 0.171 | ||
| 担体流動槽 | 0.389 | 0.569 | 0.761 | ||
| 沈殿槽 | 0.145 | 0.196 | 0.275 | ||
| 消毒槽 | 0.021 |
||||
| 総容量※1 | 1.626（1.724) | 1.626（1.724） | 3.062(3.233) | ||
| 寸法（㎜） | 全長L※2 | 1,900 （2,410)） | 1,920 （2,430） | 2,520（3,130） | |
| 全幅W | 1,020 | 1,320 | 1,320 | ||
| 全高H※3 | 1,520 （1,550） | ||||
| 流入管底h1※3 | 220 （250） | ||||
| 放流管底h2※3 | 270 （300） | ||||
| 流入管径 | φ100 | ||||
| 放流管径 | φ100 | ||||
| マンホール | φ600×2 | ||||
| 目安重量(kg) ※4 | 140 | 160 | 200 | ||
| ブロワ | 方式 | 電磁式 | |||
| 電源（V） | 100 | ||||
| 送風量（L/分） | 50 | 60 | 80 | ||
| 消費電力（W） | 28 | 35 | 51 | ||
- 設計条件によって自然放流ができない場合は放流ポンプ槽一体型もご用意できます。
※ 1 :（）内はピークカット部を加えた容量
※ 2: （）内は放流ポンプ槽一体型の場合の寸法
※ 3: （）内はマンホール上部からの寸法
※ 4：目安重量は担体、マンホールを含んだ重量
