FN2F型
51〜1864人槽
FN2F型
- 膜分離高度処理タイプ
- 窒素・リン除去型浄化槽
- 凝集剤添加膜分離活性汚泥方式
- 放流水質（mg/L以下）
-
BOD COD T-N T-P SS n-Hex 5 10 10 0.5 5 5
- 建築基準法施行令第35条第1項の大臣認定品
各種ダウンロード
製品詳細
特長
安定した窒素・リン除去が可能な高度処理型
窒素・リンの除去が可能で、厳しい水質基準に対応。中空糸膜でのろ過により、安定した清澄な処理水が得られます。
省コスト
装置がコンパクトなので、イニシアルコストが従来方式と比べて、大幅に安くなります。また、ランニングコストも50％に抑えられます。
従来方式と比較して、 約60％の省スペース化を実現
従来方式との比較（用途：住宅 処理対象人員：1,000人の場合）
- A…FN2F型
- B…硝化液循環活性汚泥方式〔告示1292号第11〕
設置面積の比較
容量の比較 ＊流量調整槽を100.0とした場合
| A | B | |
|---|---|---|
| 流量調整槽 | 100.0 | 100.0 |
| 脱窒槽 | 41.7 | 83.3 |
| 硝化槽 | 50.0 | 183.3 |
| 沈殿槽 | － | 33.3 |
| 中間流量調整槽 | － | 16.7 |
| 脱窒用接触槽 | － | 41.7 |
| 再ばっ気槽 | － | 16.7 |
| 凝集槽 | － | 4.2 |
| 凝集沈殿槽 | － | 33.4 |
| 消毒槽 | 2.1 | 2.1 |
| 汚泥濃縮槽 | 7.8 | 9.5 |
| 汚泥貯留槽 | 13.7 | 16.6 |
| 合 計 | 215.3 | 540.8 |

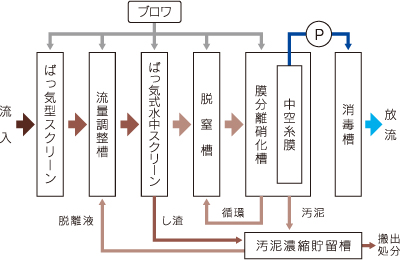

フローシート
概略寸法
| 人槽 | 配列（型） | 全長（mm） |
|||
|---|---|---|---|---|---|
| L1 | L2 | L3 | L4 | ||
| 51 | A1 | 6,800 | ー | ー | ー |
| 60 | 6,800 | ー | ー | ー | |
| 70 | 6,800 | ー | ー | ー | |
| 80 | 6,800 | ー | ー | ー | |
| 90 | 7,190 | ー | ー | ー | |
| 100 | 7,890 | ー | ー | ー | |
| 120 | 8,490 | ー | ー | ー | |
| 140 | 9,050 | ー | ー | ー | |
| 160 | 10,220 | ー | ー | ー | |
| 180 | B2 | 6,570 | 5,950 | ー | ー |
| 200 | 7,790 | 6,130 | ー | ー | |
| 220 | 6,950 | 6,400 | ー | ー | |
| 240 | 8,120 | 6,670 | ー | ー | |
| 260 | A2 | 5,950 | 10,530 | ー | ー |
| 280 | B2 | 8,680 | 7,530 | ー | ー |
| 300 | 9,960 | 7,940 | ー | ー | |
| 350 | C3 | 6,010 | 8,960 | 5,540 | ー |
| 400 | B3 | 6,380 | 6,380 | 10,070 | ー |
| 450 | 8,610 | 8,620 | 9,890 | ー | |
| 500 | D4 | 8,600 | 8,600 | 5,270 | 7,240 |
- 本表は住宅用途（汚水量200ℓ/人・日、流入水BOD200㎎/ℓ、流入水T-N50㎎/ℓ、流入水T-P5㎎/ℓ）、ポンプアップ放流の場合を示します。
- FN2F型は、使用膜面積によって流量調整比1.0～1.5の範囲で使用できます。詳しくは、当社営業担当者にお尋ねください。

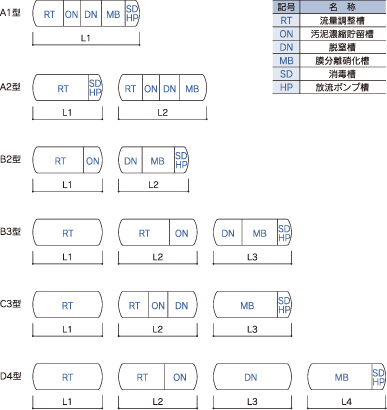

槽配列パターン
