XC型
5〜10人槽
XC型
- 高度処理タイプ
- 環境配慮型浄化槽適合機種
- 嫌気ろ床担体流動循環方式
- 放流水質（mg/L以下）
-
BOD COD T-N T-P SS n-Hex 10 20 10 - 10 -
- 建築基準法施行令第35条第1項の大臣認定品
- 全浄協登録品
- 国庫補助指針適合品
- FRP評定取得品（5・7人槽）
最小クラスボディに安心性能をプラス1
施工性にこだわったコンパクト設計で
全高1,550mmを実現しました。（5・7人槽）
各種ダウンロード
申請関連書類
大臣認定書
型式認定書
型式適合認定書
型式適合認定書別添仕様書及び図面
全浄協登録証
登録浄化槽管理票（ABC票）
FRP評定書
マニュアル
施工要領書
取扱説明書
維持管理要領書
製品詳細
特長
- 5・7人槽は最小クラスボディで全高1,550mm。
- 掘削土量17%減で施工性アップ。（5人槽：当社従来品比）
- 独自の大型担体の採用で、トリプル10を実現。
- 一ロブロワで簡単施工。5・7人槽は支柱レス仕様。※1
- 低出力ブロワでランニングコストが安価。
- ブロワはタイマ無し仕様。そのうえ、バルブが2個だけなので設定も簡単。
- シンプルかつオーソドックスな処理方式の採用で、 メンテナンスも容易。
※1 総重量2t以下の駐車場および積雪1m以下の地域に限る

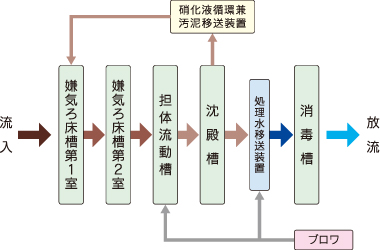

フローシート
構造図
仕様表
| 型式 | XC-5型 | XC-7型 | XC-10型 | ||
|---|---|---|---|---|---|
| 人槽 | 5 | 7 | 10 | ||
| 型式認定番号 | 8-21K-H-001 | 8-21K-H-001-1 | 8-21K-H-001-2 | ||
| 型式適合認定番号 | 01CadOa0054167 | 01CadOa0074168 | 01CadOa0104245 | ||
| 外槽材質 | FRP | ||||
| 有効容量（㎥） | 嫌気ろ床槽第1室 | 0.775 | 1.070 | 1.635 | |
| 嫌気ろ床楢第2室 | 0.739 | 1.049 | 1.519 | ||
| 担体流動槽 | 0.457 | 0.627 | 0.936 | ||
| 沈殿槽 | 0.352 | 0.420 | 0.729 | ||
| 消毒槽 | 0.023 |
||||
| 総容量 | 2.346 | 3.189 | 4.842 | ||
| 寸法（㎜） | 全長L※1 | 2,330（2,890） | 3,090（3,650） | 2,800（3,370） | |
| 全幅W | 1,140 | 1,700 | |||
| 全高H※2 | 1,550（1,580） | 1,860（1,890） | |||
| 流入管底h1※2 | 250（280） | 300（330） | |||
| 放流管底h2※2 | 300（330） | 400（430） | |||
| 流入管径 | φ100 | ||||
| 放流管径 | φ100 | ||||
| マンホール | φ450×3 | φ450×3 φ600×1 |
φ450×1 φ600×2 |
||
| 本体重量(kg) ※3 | 250 | 295 | 560 | ||
| ブロワ | 方式 | 電磁式 | |||
| 電源（V） | AC100 | ||||
| 送風量（L/分） | 60 | 80 | 100 | ||
| 消費電力（W） | 35 | 51 | 95/100 | ||
図面データ
