DCW型

51〜1500人槽
DCW型
  • コンパクトタイプ
  • ベーシック型浄化槽
  • 固液分離型流量調整付担体流動生物ろ過循環方式
放流水質(mg/L以下)
BOD COD T-N T-P SS n-Hex
20 - - - 15 3
  • 建築基準法施行令第35条第1項の大臣認定品

合理的でシンプルな省エネ仕様を実現

各種ダウンロード

申請関連書類

大臣認定書

型式認定書

型式適合認定書


マニュアル

施工要領書

取扱説明書

維持管理要領書
製品詳細
特長

省スペースで施工性アップ

合理的かつシンプルな設計によって、処理槽がコンパクト。
省スペースで高い施工性を発揮します。
A3型は流入管底GL-1050mmまで自然流入対応できます。
※かさ上げ含む

省エネと維持管理の簡素化を実現

固液分離方式のうえ、大型間欠定量移送装置採用や機器類のシンプル化によって、省エネと維持管理の簡素化を実現しました。

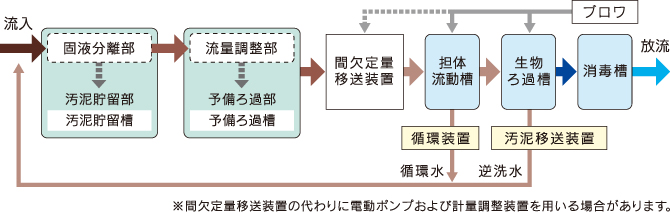

フローシート

構造図

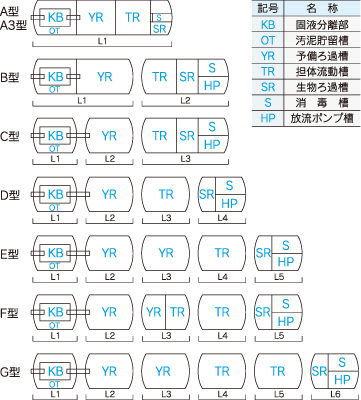

槽の配列パターン


概略寸法・槽の配列
配列(型) 人槽 対応汚水量(m3/日) 寸法(mm)
L1 L2 L3 L4 L5 L6
51 10.2 3,460
185 37.0 10,650
A3 51 10.2 3,730
165 33.0 10,530
51 10.2 3,120 3,480
265 53.0 10,650 6,600
 C 135 27.0 2,360 4,060 4,420
450 90.0 7,050 10,660 10,300
 D 135 27.0 2,360 4,060 2,400 2,700
450 90.0 7,050 10,660 7,170 3,450
 E 165 33.0 2,810 2,380 2,640 2,850 2,700
680 136.0 10,480 7,840 7,840 10,650 4,750
F 220 44.0 3,630 3,620 3,620 2,580 2,700
695 139.0 10,700 10,540 8,950 7,370 4,850
G 265 53.0 4,300 3,040 3,040 2,360 2,350 2,700
695 139.0 10,700 7,400 7,410 5,610 5,610 4,850
  •  本表は住宅用途(汚水旦:200t/人・ 日、流入水B0D:200叩/t)の場合を示しています。
  • 各配列(型)の上段は最小を下段は最大を示しています。
認定番号
型式 型式認定番号 型式適合認定番号
A 8-24K-H-003 型01CafOa1014049
A2 8-24K-H-003-1
A3 8-24K-H-003-2 型01CafOa1024159
B 8-24K-H-003-3 型01CafOa1024050
C 8-24K-H-003-4 型01CafOa1034051
D 8-24K-H-003-5 型01CafOa1044052
E 8-24K-H-003-6 型01CafOa1054053
F 8-24K-H-003-7 型01CafOa1064054
G 8-24K-H-003-8 型01CafOa1074055
  •  A~Gは槽の配列パターンを表しています(以下同様)。
    表記例:DCW-51A型(51人槽のA型配列)
