DCX2型
12〜50人槽
DCX2型
- 高度処理タイプ
- 環境配慮型浄化槽適合機種※25人槽を除く
- 分離嫌気ろ床担体流動方式
- 放流水質（mg/L以下）
-
BOD COD T-N T-P SS n-Hex 20 30 20 - 20 -
- 建築基準法施行令第35条第1項の大臣認定品
水資源と暮らしの
サステイナブルな未来のために
各種ダウンロード
申請関連書類
大臣認定書
型式認定書
型式適合認定書
型式適合認定書別添仕様書及び図面
マニュアル
施工要領書
取扱説明書
維持管理要領書
製品詳細
特長
窒素除去でこれまで以上に環境に優しく
- 処理水の放流先である河川や地下水の富栄養化を抑える窒素除去機能付きで、厳しい水質規制に対応。
シンプルな構造で、維持管理と清掃が簡単
- エア配管が1系統でバルブが2つのシンプル設計なので維持管理が容易。
- 前処理に沈殿分離を採用しているので、清掃も簡単です。

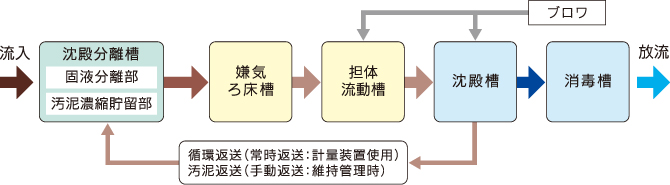

フローシート

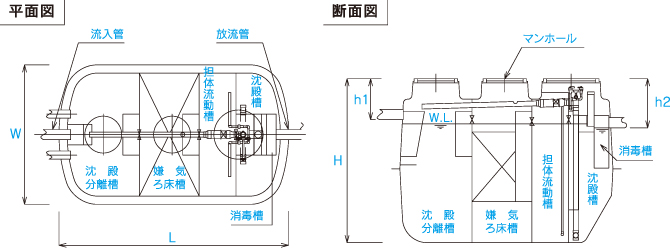

構造図
DCX2-50型（50人槽）のみ、φ2,000の円筒タイプとなりますが、基本構造はカプセルタイプと同じです。
認定番号
| 型式 | 型式認定番号 | 型式適合認定番号 |
|---|---|---|
| DCX2-12型 | 8-23-H-001 | 型01CadOa0124775 |
| DCX2-14型 | 8-23-H-001-1 | 型01CadOa0144776 |
| DCX2-16型 | 8-23-H-001-2 | 型01CadOa0164777 |
| DCX2-18型 | 8-23-H-001-3 | 型01CadOa0184778 |
| DCX2-20型 | 8-23-H-001-4 | 型01CadOa0204779 |
| DCX2-21型 | 8-23-H-001-5 | 型01CadOa0214780 |
| DCX2-25型 | 8-23-H-001-6 | 型01CadOa0254781 |
| DCX2-30型 | 8-23-H-001-7 | 型01CadOa0304782 |
| DCX2-35型 | 8-23-H-001-8 | 型01CadOa0354783 |
| DCX2-40型 | 8-23-H-001-9 | 型01CadOa0404784 |
| DCX2-42型 | 8-23-H-001-10 | 型01CadOa0424785 |
| DCX2-45型 | 8-23-H-001-11 | 型01CadOa0454786 |
| DCX2-50型 | 8-23-H-002 | 型01CadOa0504787 |
仕様表
| 型式 | DCX2-12型 | DCX2-14·16型 | DCX2-18型 | |
|---|---|---|---|---|
| 人槽 | 12 | 14・16 | 18 | |
| 外槽材質 | FRP（カプセル） | |||
| 有効容量（m3） | 沈殿分離槽 | 1.645 | 2.090 | 2.470 |
| 嫌気ろ床槽 | 1.344 | 1.763 | 2.074 | |
| 担体流動槽 | 0.968 | 1.233 | 1.451 | |
| 沈殿槽 | 0.686 | 0.846 | 0.990 | |
| 消毒槽 | 0.037 | 0.052 | ||
| 総容量 | 4.680 | 5.969 | 7.037 | |
| 寸法（mm） | 全長L | 2,800 | 3,470 | 3,370 |
| 全幅W | 1,700 | 2,000 | ||
| 全高H※1 | 1,980 | |||
| 流入管底h1※1 | 480 | |||
| 放流管底h2※1 | 580 | |||
| マンホール | φ450×2 φ600×1 |
φ450×1 φ600×2 |
||
| 本体重量(kg)※2 | 510 | 610 | 690 | |
| ブロワ | 方式 | 電磁式 | ||
| 電力（V） | AC100 | |||
| 送風量 （L/分） |
80 | 100 | 120 | |
| 消費電力（W） | 51/51 | 95/95 | 91/91 | |
| 型式 | DCX2-20·21型 | DCX2-25型 | DCX2-30型 | |
|---|---|---|---|---|
| 人槽 | 20・21 | 25 | 30 | |
| 外槽材質 | FRP（カプセル） | |||
| 有効容量（m3） | 沈殿分離槽 | 2.924 | 3.477 | 4.072 |
| 嫌気ろ床槽 | 2.491 | 2.983 | 3.450 | |
| 担体流動槽 | 1.729 | 2.061 | 2.383 | |
| 沈殿槽 | 1.218 | 1.436 | 1.649 | |
| 消毒槽 | 0.052 | 0.075 | ||
| 総容量 | 8.414 | 10.032 | 11.629 | |
| 寸法（mm） | 全長L | 3,600 | 4,210 | 4,310 |
| 全幅W | 2,200 | |||
| 全高H※1 | 1,980 | 2,280 | ||
| 流入管底h1※1 | 480 | 580 | ||
| 放流管底h2※1 | 580 | 680 | ||
| マンホール | φ450×1 φ600×2 |
|||
| 本体重量(kg)※2 | 860 | 1,000 | 1,240 | |
| ブロワ | 方式 | 電磁式 | ||
| 電力（V） | AC100 | |||
| 送風量 （L/分） |
150 | 200 | ||
| 消費電力（W） | 132/145 | 200/215 | ||
| 型式 | DCX2-35型 | DCX2-40型 | DCX2-42·45型 | |
|---|---|---|---|---|
| 人槽 | 35 | 40 | 42・45 | |
| 外槽材質 | FRP（カプセル） | |||
| 有効容量（m3） | 沈殿分離槽 | 4.605 | 5.195 | 5.841 |
| 嫌気ろ床槽 | 3.989 | 4.465 | 5.068 | |
| 担体流動槽 | 2.702 | 3.056 | 3.403 | |
| 沈殿槽 | 1.830 | 2.006 | 2.253 | |
| 消毒槽 | 0.104 | |||
| 総容量 | 13.230 | 14.826 | 16.669 | |
| 寸法（mm） | 全長L | 4,850 | 4,510 | 4,950 |
| 全幅W | 2,200 | 2,400 | ||
| 全高H※1 | 2,280 | 2,480 | ||
| 流入管底h1※1 | 580 | |||
| 放流管底h2※1 | 680 | |||
| マンホール | φ450×1 φ600×2 |
|||
| 本体重量(kg)※2 | 1,360 | 1,540 | 1,670 | |
| ブロワ | 方式 | 電磁式 | ||
| 電力（V） | AC100 | |||
| 送風量 （L/分） |
200 | 250 | ||
| 消費電力（W） | 200/215 | 225/225 | ||
| 型式 | DCX2-50型 | |
|---|---|---|
| 人槽 | 50 | |
| 外槽材質 | FRP(円筒) | |
| 有効容量（m3） | 沈殿分離槽 | 5.850 |
| 嫌気ろ床槽 | 5.438 | |
| 担体流動槽 | 3.342 | |
| 沈殿槽 | 2.508 | |
| 消毒槽 | 0.105 | |
| 総容量 | 17.243 | |
| 寸法（mm） | 全長L | 6,820 |
| 全幅W | 2,000 | |
| 全高H※1 | 2,270 | |
| 流入管底h1※1 | 580 | |
| 放流管底h2※1 | 670 | |
| マンホール | φ450×3 φ600×1 |
|
| 本体重量(kg)※2 | 2,000 | |
| ブロワ | 方式 | 電磁式 |
| 電力（V） | AC100 | |
| 送風量 （L/分） |
250 | |
| 消費電力（W） | 225/225 | |
自然放流ができない場合は、放流ポンプ槽一体型をご用意できます。
※1：プラスチック製マンホール上端からの寸法。鋳鉄製マンホール（6t耐圧）の場合は、これに20mmプラスされます。なお、『型式適合認定書別添仕様書及び図面』では、鋳鉄製マンホールの場合の寸法を記載していますのでご注意ください。
※2：担体、マンホール（プラスチック製）を含んだ総重量（目安）
